Opérateurs logiques#

L'algèbre de Boole#

Au milieu du XIXᵉ siècle, le mathématicien anglais George Boole (1815–1864) a eu une idée révolutionnaire : et si l'on pouvait calculer avec le vrai et le faux, comme on calcule avec les nombres ? Dans son ouvrage Les lois de la pensée (1854), il construit une algèbre où les variables ne prennent que deux valeurs, vrai ou faux, et se combinent à l'aide d'opérateurs logiques. C'est ce que l'on appelle aujourd'hui l'algèbre de Boole.

Portrait de George Boole

George Boole (1815–1864), l'inventeur de l'algèbre qui porte son nom.#

Portrait dans le domaine public, via Wikimedia Commons.

Pendant près d'un siècle, cette algèbre reste une curiosité de logicien. Puis, en 1937, l'ingénieur Claude Shannon remarque qu'un interrupteur électrique n'a lui aussi que deux états, ouvert ou fermé, et que des circuits d'interrupteurs se comportent exactement comme les expressions de Boole. Cette rencontre entre la logique et l'électricité est l'acte de naissance de l'informatique numérique : encore aujourd'hui, tout ce que fait un processeur se ramène à des opérations de l'algèbre de Boole.

Portrait de Claude Shannon

Claude Shannon (1916–2001), qui a relié l'algèbre de Boole aux circuits électriques.#

Photo : Konrad Jacobs, Erlangen, MFO, CC BY-SA 2.0

Une proposition, c'est vrai ou faux#

Avant de calculer, il faut savoir sur quoi on calcule. En logique, une proposition est une affirmation dont on peut dire si elle est vraie ou fausse, sans hésitation possible. "La lampe est allumée", "j'ai 18 ans" ou "7 est un nombre pair" sont des propositions. En revanche, "quelle heure est-il ?" ou "ferme la porte !" n'en sont pas : on ne peut pas leur attribuer un vrai ou un faux.

À chaque proposition, on associe une variable logique, notée par une lettre (a, b, c…). Cette variable résume la proposition en une seule valeur : 1 si la proposition est vraie, 0 si elle est fausse. Par exemple, en posant a = "la lampe est allumée" :

  • si la lampe est allumée, alors a vaut 1 ;

  • si elle est éteinte, alors a vaut 0.

Proposition

Vaut 1 (vrai) si…

Vaut 0 (faux) si…

a = "la lampe est allumée"

la lampe est allumée

la lampe est éteinte

b = "l'élève est majeur"

l'élève a 18 ans ou plus

l'élève a moins de 18 ans

c = "le nombre est pair"

le nombre est divisible par 2

le nombre est impair

Tout l'intérêt de l'algèbre de Boole est là : une fois les propositions traduites en 0 et 1, on peut les combiner et calculer avec, exactement comme avec des nombres. Les opérateurs logiques des sections suivantes servent justement à relier plusieurs propositions.

Le ET, la conjonction (∧)#

La conjonction, notée a ∧ b, ne vaut 1 que si les deux variables valent 1 en même temps. Dans tous les autres cas, elle vaut 0.

Posons a = "j'ai mon billet" et b = "j'ai ma carte d'identité". La proposition a ∧ b se lit "j'ai mon billet et ma carte d'identité". Au contrôle du concert, on ne laisse entrer que si les deux sont vraies ; dès qu'il en manque une, l'entrée est refusée.

a

b

a ∧ b

0

0

0

0

1

0

1

0

0

1

1

1

Le OU, la disjonction (∨)#

La disjonction, notée a ∨ b, vaut 1 si au moins une des deux variables vaut 1. Elle ne vaut 0 que lorsque les deux entrées valent 0.

Posons a = "j'aime le foot" et b = "j'aime le tennis". La proposition a ∨ b se lit "j'aime le foot ou le tennis". Elle est vraie dès que l'on aime au moins un des deux sports, et même si on aime les deux. Elle n'est fausse que si on n'aime ni l'un ni l'autre.

a

b

a ∨ b

0

0

0

0

1

1

1

0

1

1

1

1

Le NON, la négation (¬)#

La négation, notée ¬a, est particulière : elle ne porte que sur une seule variable, qu'elle inverse. Elle transforme 0 en 1 et 1 en 0.

Si a = "la lampe est allumée", alors ¬a se lit "la lampe n'est pas allumée". Quand a vaut 1 (lampe allumée), ¬a vaut 0 ; et quand a vaut 0 (lampe éteinte), ¬a vaut 1.

a

¬a

0

1

1

0

Le OU exclusif (⊕)#

Le OU exclusif, noté a ⊕ b (ou XOR, de l'anglais eXclusive OR), vaut 1 lorsque les deux entrées sont différentes, et 0 lorsqu'elles sont identiques. Contrairement au OU ordinaire, il vaut donc 0 quand les deux entrées valent 1.

Posons a = "je pars en train" et b = "je pars en bus". La proposition a ⊕ b se lit "je prends soit le train, soit le bus, mais pas les deux". Elle est vraie si l'on choisit exactement un moyen de transport, et fausse si on n'en prend aucun ou si on tente de prendre les deux à la fois.

a

b

a ⊕ b

0

0

0

0

1

1

1

0

1

1

1

0

Astuce

Une façon simple de retenir le OU exclusif : il répond à la question "l'une ou l'autre, mais pas les deux ?". C'est l'opérateur idéal pour tester si deux valeurs sont différentes.

Priorité et parenthèses#

On peut combiner plusieurs opérateurs dans une même expression. Comme en mathématiques avec + et ×, il existe un ordre de priorité : on évalue d'abord le ¬, puis le ∧, et enfin le ∨.

Par exemple, 1 ∨ 0 ∧ 0 se lit 1 ∨ (0 ∧ 0) : le ∧ est prioritaire, donc on calcule d'abord 0 ∧ 0 = 0, puis 1 ∨ 0 = 1.

Important

  • Ordre de priorité : ¬ d'abord, puis ∧, puis ∨.

  • Le ⊕ s'écrit toujours avec des parenthèses explicites, pour éviter toute ambiguïté : on note (a ⊕ b) ∧ c et jamais a ⊕ b ∧ c.

  • En cas de doute, on ajoute des parenthèses pour lever toute ambiguïté : (a ∨ b) ∧ c n'a pas le même sens que a ∨ (b ∧ c).

Des opérateurs aux portes logiques#

La grande découverte de Shannon, c'est que chaque opérateur logique peut être réalisé par un petit composant électronique appelé porte logique. Une porte reçoit un ou deux signaux (0 ou 1) en entrée, à gauche, et produit le résultat en sortie, à droite. Sur les schémas de circuits, chaque porte possède une forme normalisée qui permet de la reconnaître d'un coup d'œil :

  • la porte ET a un côté gauche plat et un côté droit arrondi, un peu en forme de D ;

  • la porte OU a un dos incurvé et se termine par une pointe à droite ;

  • la porte NON est un triangle suivi d'un petit rond, et c'est ce rond qui symbolise l'inversion ;

  • la porte OU exclusif ressemble à la porte OU, avec une double courbe à l'entrée.

Porte ET : a ∧ b

Symbole de la porte logique ET, plate à gauche et arrondie à droite

Porte OU : a ∨ b

Symbole de la porte logique OU, terminée en pointe

Porte NON : ¬a

Symbole de la porte logique NON, un triangle suivi d'un rond

Porte OU exclusif : a ⊕ b

Symbole de la porte logique OU exclusif

Exercices#

Exercice 1#

Quelle est la valeur (0 ou 1) de chacune des expressions suivantes ?

  1. 1 ∧ 0

  2. 1 ∨ 0

  3. ¬0

  4. 1 ⊕ 1

  5. 1 ⊕ 0

  6. (1 ∧ 1) ∨ 0

  7. ¬(1 ∨ 1)

  8. 0 ∨ ¬1

Exercice 2#

Sachant que a = 1, b = 0 et c = 1, quelle est la valeur de chacune des expressions suivantes ?

  1. (a ∧ b) ∨ (¬b ∧ c)

  2. a ∧ (b ∨ c)

  3. ¬a ∨ (b ∧ c)

  4. (a ∨ b) ∧ ¬c

  5. ¬(a ∧ c) ∨ b

  6. (a ⊕ b) ∧ c

Solution

On remplace chaque variable par sa valeur, puis on respecte les priorités (¬ d'abord, puis ∧, puis ∨) :

  1. a ∧ b vaut 1 ∧ 0 = 0 et ¬b ∧ c vaut ¬0 ∧ 1 = 1, donc 0 ∨ 1 = 1.

  2. b ∨ c vaut 0 ∨ 1 = 1, donc a ∧ 1 = 1 ∧ 1 = 1.

  3. ¬a vaut 0 et b ∧ c vaut 0 ∧ 1 = 0, donc 0 ∨ 0 = 0.

  4. a ∨ b vaut 1 et ¬c vaut 0, donc 1 ∧ 0 = 0.

  5. a ∧ c vaut 1 ∧ 1 = 1, donc ¬1 = 0, et 0 ∨ 0 = 0.

  6. a ⊕ b vaut 1 ⊕ 0 = 1, donc 1 ∧ 1 = 1.

Exercice 3#

Complétez la table de vérité de l'expression ¬a ∨ b.

a

b

¬a ∨ b

0

0

?

0

1

?

1

0

?

1

1

?

Solution

a

b

¬a ∨ b

0

0

1

0

1

1

1

0

0

1

1

1

Le ¬ étant prioritaire, on calcule d'abord ¬a, puis on applique le ∨ avec b. Le résultat ne vaut 0 que lorsque ¬a et b valent tous les deux 0, c'est-à-dire lorsque a vaut 1 et b vaut 0.

Exercice 4#

On peut fabriquer un OU exclusif (XOR) à partir des trois opérateurs de base.

  1. Créez et complétez une table de vérité contenant les variables booléennes a et b ainsi que s = a ⊕ b et t = (a ∧ ¬b) ∨ (¬a ∧ b). Comparez s et t : que constatez-vous ? Quel sens en français pourriez-vous donner à la variable t ?

  2. Trouvez une autre expression logique donnant le même résultat que s et t. Celle-ci se base sur la logique qu'un OU exclusif peut également se traduire en français par "A ou B, mais pas les deux".

Solution

1. Table de vérité :

a

b

s = a ⊕ b

t = (a ∧ ¬b) ∨ (¬a ∧ b)

0

0

0

0

0

1

1

1

1

0

1

1

1

1

0

0

Les colonnes s et t sont identiques : l'expression (a ∧ ¬b) ∨ (¬a ∧ b) produit exactement le même résultat que a ⊕ b. Autrement dit, une porte OU exclusif peut être construite uniquement avec des portes ET, OU et NON.

En français, t se lit "soit a est vraie et b fausse, soit b est vraie et a fausse", c'est-à-dire "exactement une des deux propositions est vraie".

2. L'autre formulation traduit littéralement "A ou B, mais pas les deux" :

(a ∨ b) ∧ ¬(a ∧ b)

a

b

a ∨ b

a ∧ b

¬(a ∧ b)

(a ∨ b) ∧ ¬(a ∧ b)

0

0

0

0

1

0

0

1

1

0

1

1

1

0

1

0

1

1

1

1

1

1

0

0

Le a ∨ b exige "au moins une des deux", et le ¬(a ∧ b) interdit le cas où les deux sont vraies. On retrouve bien la colonne de s.

Exercice 5#

Dans ce chapitre, nous utiliserons souvent Logix afin de simuler des circuits logiques. Vous pouvez vous rendre directement sur le site pour jouer avec tous les composants, ou suivre des exercices spécifiques directement sur ce site.

La consigne se trouve toujours dans le bandeau à gauche et, une fois le circuit créé, il est possible de vérifier sa réponse avec le bouton bleu.

Exercice 6#

Exercice 7#

Exercice 8#

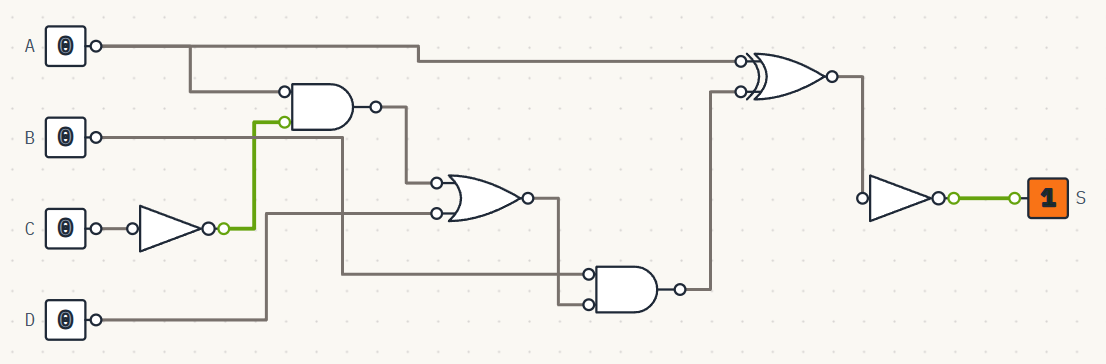

Déterminez la fonction logique de S

../../_images/circuit1.png

Solution

¬((((A ∧ ¬C) ∨ D) ∧ B) ⊕ A)
